A Violência Microscópica de um Teclado: Entendendo a Física de Contato
Quando um usuário inicia um toque de tecla, a experiência percebida é de um movimento suave e linear que termina em um "clique" tátil ou na parada total. No entanto, no nível elétrico, o evento é significativamente mais caótico. A "Física do Salto" refere-se à oscilação mecânica inevitável que ocorre quando duas superfícies metálicas colidem. Em um switch mecânico padrão, uma lâmina de liga de cobre é forçada contra um ponto de contato estacionário. Como esses materiais possuem elasticidade, eles não simplesmente se encontram e permanecem juntos; eles se recuperam, vibram e se chocam várias vezes antes de se estabelecerem em um estado fechado estável.
Esse fenômeno, conhecido como "contact bounce" ou "chatter", geralmente ocorre dentro de uma janela de 1ms a 20ms (com base nas propriedades do material e na idade do switch). Para um microcontrolador moderno (MCU) que realiza sondagens em altas frequências, esses saltos microscópicos aparecem como uma sequência rápida de sinais de "ligado" e "desligado". Sem um filtro digital sofisticado — conhecido como algoritmo de "debounce" — um único toque intencional seria registrado pelo computador como cinco, dez ou até vinte entradas distintas.
Projetar um periférico de alto desempenho exige um profundo entendimento desse sistema massa-mola-amortecedor. De acordo com o Whitepaper da Indústria Global de Periféricos de Jogos (2026), a integridade do sinal de entrada é a métrica fundamental para hardware de nível competitivo. Para manter essa integridade, o firmware deve agir como uma necessidade biológica, traduzindo a física violenta das lâminas de metal na lógica limpa e singular exigida pelo software.
A Mecânica da Lâmina de Metal: Por que o Rebote é Inevitável

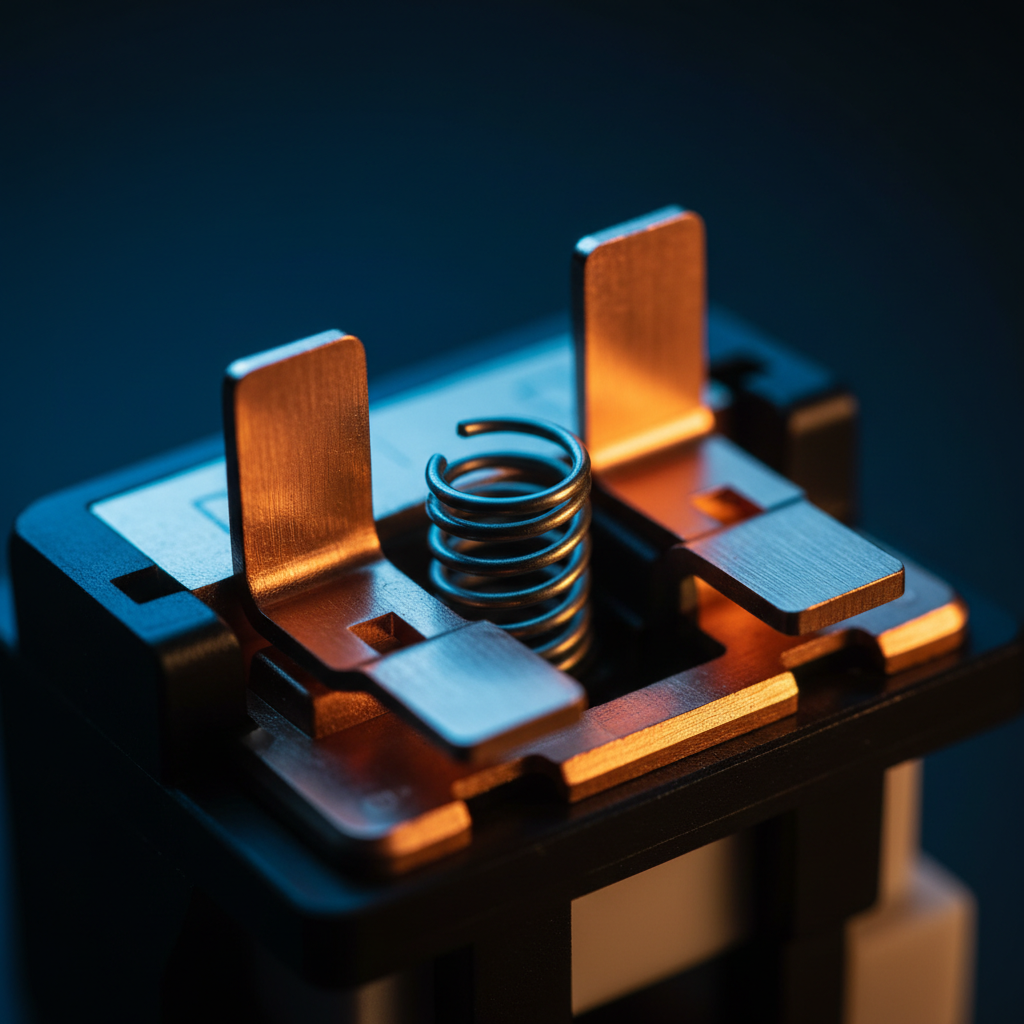

A arquitetura interna de um switch mecânico é essencialmente um estudo sobre a gestão da energia cinética. O contato móvel, frequentemente chamado de "lâmina", age como uma mola cantilever. Quando o atuador do switch desce, ele libera a lâmina para golpear o contato ou a empurra diretamente.
O Modelo Massa-Mola-Amortecedor
Cada switch mecânico pode ser modelado como um sistema massa-mola-amortecedor. Quando a lâmina atinge o contato, a energia cinética deve ser dissipada.
- Massa: O peso da lâmina de cobre.
- Constante da Mola: A rigidez do metal, que dita a força de retorno.
- Amortecimento: O atrito interno do metal e do ar circundante, que eventualmente interrompe a vibração.
Como o fator de amortecimento na maioria das ligas de cobre de alta condutividade é relativamente baixo, o "salto" é prolongado. Um switch novo de alta qualidade pode se estabilizar em menos de 5ms, mas à medida que o metal sofre endurecimento por trabalho e as superfícies de contato acumulam oxidação microscópica, esse tempo de estabilização pode aumentar significativamente.
| Condição do Switch | Duração Típica do Bounce (ms) | Impacto no Sinal |
|---|---|---|
| Novo de Fábrica (Premium) | 1ms – 3ms | Filtragem mínima necessária; muito estável. |
| Grau Padrão | 5ms – 8ms | Requer debounce moderado para evitar "chatter". |
| Desgastado / Envelhecido | 10ms – 20ms+ | Alto risco de "double-clicking" ou entradas perdidas. |
| Efeito Hall (Magnético) | 0ms | Sem contato físico; zero bounce mecânico. |
Resumo Lógico: Essas faixas são estimadas com base em heurísticas comuns da indústria e dados de O Guia do Engenheiro para Técnicas de Debounce de Contato de Switch.
Intervenção do Firmware: A Peneira Digital
Para resolver o problema do bounce, os desenvolvedores de firmware implementam a "Lógica de Debounce". Este é um filtro de software que instrui o MCU a ignorar mudanças de sinal que ocorrem muito rapidamente para serem iniciadas por humanos. Existem duas principais escolas de pensamento no design de debounce, cada uma representando uma diferente compensação entre velocidade e estabilidade.
1. Debounce do Tipo Defer (Estabilidade em Primeiro Lugar)
Em um sistema do tipo defer, o firmware espera que o sinal permaneça estável por um período definido (por exemplo, 5ms) antes de relatar o pressionamento ao computador. Embora este seja o método mais seguro para evitar entradas não intencionais, ele adiciona uma penalidade de latência obrigatória igual à janela de debounce. Para um jogador, um filtro defer de 10ms significa que sua ação é atrasada em 10ms (com base nos ciclos padrão de sondagem do firmware).
2. Debounce do Tipo Eager (Velocidade em Primeiro Lugar)
O debounce "eager" relata o primeiro "golpe" da lâmina de metal ao computador imediatamente, proporcionando uma resposta quase instantânea. No entanto, o firmware então "bloqueia" a entrada por uma duração definida (o período de bloqueio) para ignorar os saltos subsequentes. Embora mais rápido, este método pode ser mais suscetível a ruídos elétricos e requer hardware de alta qualidade para garantir que o primeiro golpe seja realmente um pressionamento válido.
De acordo com a Definição da Classe HID USB, a forma como esses relatórios são estruturados é crítica para a compatibilidade do sistema operacional. O firmware avançado frequentemente usa o debounce "Symmetrical Eager", que aplica essa lógica tanto ao pressionamento quanto à liberação da tecla, garantindo a menor latência possível em ambas as direções — um fator crítico para jogos que exigem "counter-strafing" rápido.
O Paradigma de 8000Hz: Por Que as Taxas de Sondagem Mudam a Matemática
À medida que a indústria avança para taxas de sondagem de 8000Hz (8K), a relação entre o "bounce" mecânico e a latência eletrônica torna-se ainda mais tensa. A 1000Hz, o computador verifica atualizações a cada 1,0ms. A 8000Hz, esse intervalo cai para impressionantes 0,125ms.
A Matemática do Desempenho 8K
- Intervalo de Sondagem: 1 / 8000 = 0,125ms.
- Latência de Sincronização de Movimento: Em sensores de alto desempenho, a Sincronização de Movimento adiciona um atraso igual à metade do intervalo de sondagem. A 8K, isso representa um insignificante ~0,0625ms, em comparação com o atraso de 0,5ms observado a 1000Hz.
No entanto, 8000Hz cria um enorme influxo de dados. Se um switch mecânico está "quicando" por 5ms, um MCU 8K verá 40 "check-ins" individuais durante aquele único evento de "bounce". Isso impõe uma carga imensa na CPU do sistema, especificamente no que diz respeito ao processamento de IRQ (Interrupt Request). Para saturar efetivamente a largura de banda de 8000Hz, os usuários também devem considerar as configurações de seus sensores. Por exemplo, para fornecer pacotes de dados suficientes a 800 DPI, um usuário deve mover o dispositivo a 10 IPS (polegadas por segundo). No entanto, a 1600 DPI, apenas 5 IPS é necessário para manter um fluxo 8K saturado.
Este ambiente de alta frequência torna os sinais mecânicos "sujos" ainda mais problemáticos. Se a lógica de debounce não estiver perfeitamente ajustada, o sistema pode ter problemas com perda de pacotes ou tempos de quadro inconsistentes, levando ao que parece ser um "micro-stutter" no jogo.
A Revolução do Efeito Hall: Eliminando o Filtro
O avanço mais significativo na superação da física do "bounce" é a mudança para os Switches Magnéticos de Efeito Hall (HE). Ao contrário dos switches mecânicos, os switches HE não dependem de contato físico metal-com-metal. Em vez disso, um ímã se move em direção a um sensor que mede a força do campo magnético.
Como não há colisão física, não há zero "bounce" mecânico. Isso permite que o firmware elimine completamente o temporizador de debounce fixo. Em seu lugar, os teclados HE usam a tecnologia "Rapid Trigger", que se baseia na amostragem contínua da posição.
Comparação de Latência: Mecânico vs. Efeito Hall
Modelamos um cenário para um Jogador Competitivo de Jogos de Ritmo para calcular a vantagem de latência real de mudar de um switch mecânico desgastado para um sistema de Efeito Hall com Rapid Trigger.
| Parâmetro | Mecânico (Desgastado) | Efeito Hall (RT) | Justificativa |
|---|---|---|---|
| Tempo de Deslocamento | 5ms | 5ms | Velocidade padrão do dedo de 150mm/s. |
| Filtro de Debounce | 15ms | 0.2ms | Temporizador fixo vs. sobrecarga de processamento do sensor. |
| Reset/Histerese | 3.3ms | 0.3ms | Reset mecânico de 0.8mm vs. reset RT de 0.05mm. |
| Latência Total | ~23.3ms | ~5.5ms | Atraso de entrada de ponta a ponta calculado. |
Nota de Modelagem: Este é um modelo baseado em cenário, não um estudo de laboratório controlado. Ele assume uma velocidade de levantamento do dedo de 150mm/s e um switch mecânico desgastado com uma janela de debounce de 15ms.
A vantagem resultante de ~18ms para o sistema de Efeito Hall é transformadora para gêneros que dependem de tempo crítico. Em um jogo de ritmo a 180 BPM, um delta de 18ms representa aproximadamente 20% da janela total de acerto para uma pontuação "Perfeita". Ao remover o "curso morto" da histerese mecânica e o atraso artificial dos filtros de debounce, a tecnologia de Efeito Hall oferece uma resposta analógica que as lâminas mecânicas simplesmente não conseguem igualar.
Gargalos Nível de Sistema e Topologia USB
Mesmo a lógica de "debounce" mais otimizada pode ser comprometida por uma má configuração do sistema. Para dispositivos operando a 4000Hz ou 8000Hz, a Topologia USB é um fator crítico.
Os dispositivos devem ser conectados diretamente às portas de E/S traseiras da placa-mãe. O uso de conectores do painel frontal ou hubs USB sem alimentação introduz largura de banda compartilhada e potencial interferência de sinal, o que pode levar à perda de pacotes. Além disso, a sondagem de 8K sobrecarrega o desempenho de CPU de um único núcleo. Usuários com processadores mais antigos podem descobrir que a sobrecarga de processar 8000 interrupções por segundo na verdade diminui seu FPS no jogo, anulando os benefícios de latência.
Melhores Práticas para Manter a Integridade da Entrada
Para aqueles que utilizam teclados mecânicos tradicionais, manter a "saúde" das lâminas de metal é essencial para minimizar a necessidade de filtragem agressiva (e lenta).
- Seleção do Switch: Priorize switches com pontos de contato cruzados banhados a ouro. O ouro é altamente resistente à oxidação, garantindo que o "tempo de assentamento" do salto permaneça baixo durante a vida útil do switch.
-
Ajuste do Firmware: Se estiver usando firmware de código aberto como QMK, experimente com
DEBOUNCE_TYPE = sym_eager. Isso proporciona a resposta mais rápida possível, desde que seus switches estejam em boas condições. - Controle Ambiental: Poeira e umidade são inimigos dos contatos mecânicos. De acordo com os Alertas de Segurança do UK OPSS, a degradação eletrônica frequentemente decorre de contaminantes ambientais. Usar uma capa protetora contra poeira quando o teclado não está em uso pode estender a vida útil do sinal "limpo" dos seus switches.
- O Teste de "Dupla Entrada": Se uma tecla começar a "chatter" (registrando dois pressionamentos para um), é um sinal de que o "bounce" físico excedeu a janela de debounce do firmware. Antes de aumentar o tempo de debounce (o que adiciona latência), tente limpar o switch com um limpador de contato eletrônico especializado.
O Futuro do Filtro
A física do "bounce" é uma restrição fundamental da engenharia mecânica que a eletrônica tem passado décadas tentando "corrigir" com software. Embora os algoritmos de "debounce" tenham se tornado incrivelmente sofisticados — usando amostragem estatística para cobrir o 99º percentil de eventos de "bounce" — a solução definitiva reside na remoção do próprio contato.
À medida que a tecnologia de Efeito Hall se torna mais acessível, a "Peneira Digital" do filtro de debounce provavelmente se tornará uma relíquia do passado. Para o entusiasta moderno, entender a violência microscópica da lâmina de metal é o primeiro passo para apreciar a precisão silenciosa e magnética da próxima geração de equipamentos de desempenho.
Aviso: Este artigo é apenas para fins informativos. A modificação do firmware do teclado ou a abertura de dispositivos eletrônicos pode anular garantias. Sempre consulte as diretrizes específicas do seu fabricante antes de fazer ajustes de hardware.
