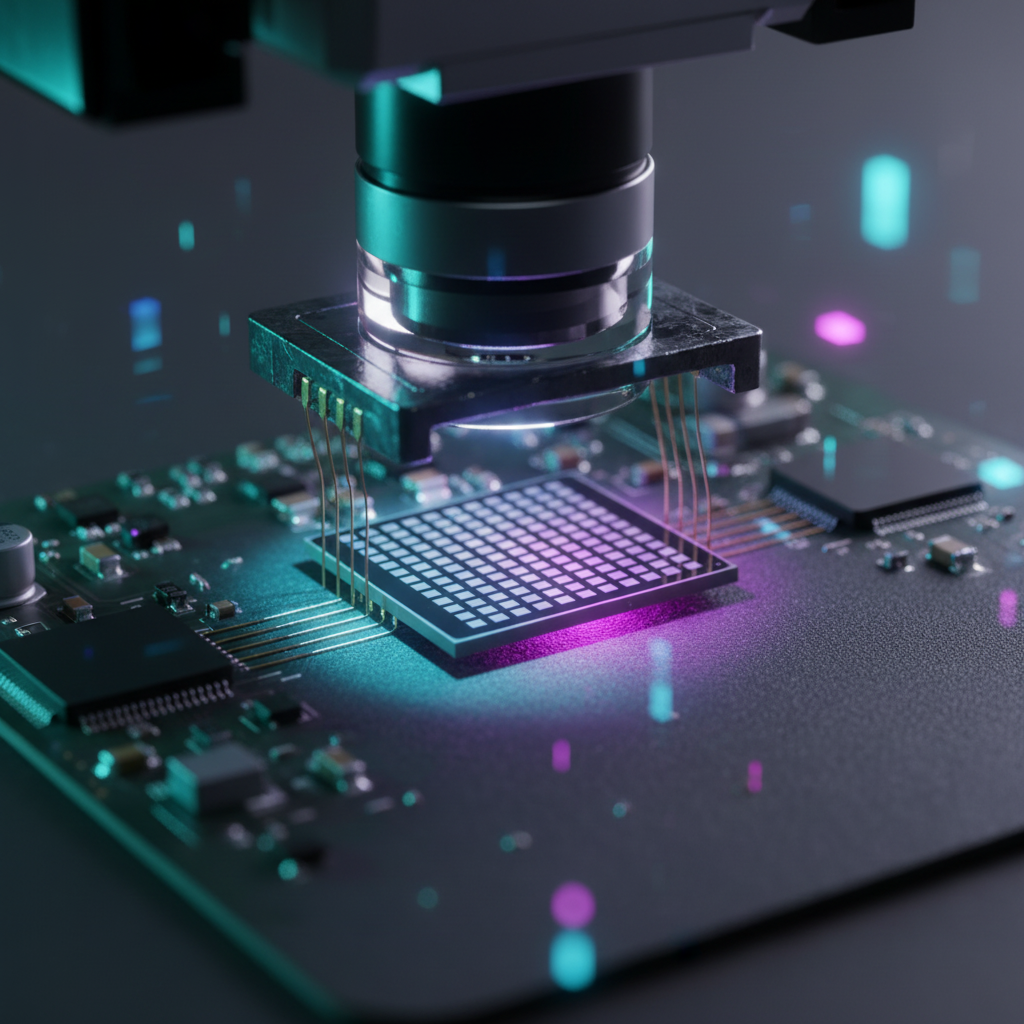

Como Sensores Óticos Funcionam: Da Captura de Imagem ao Cursor

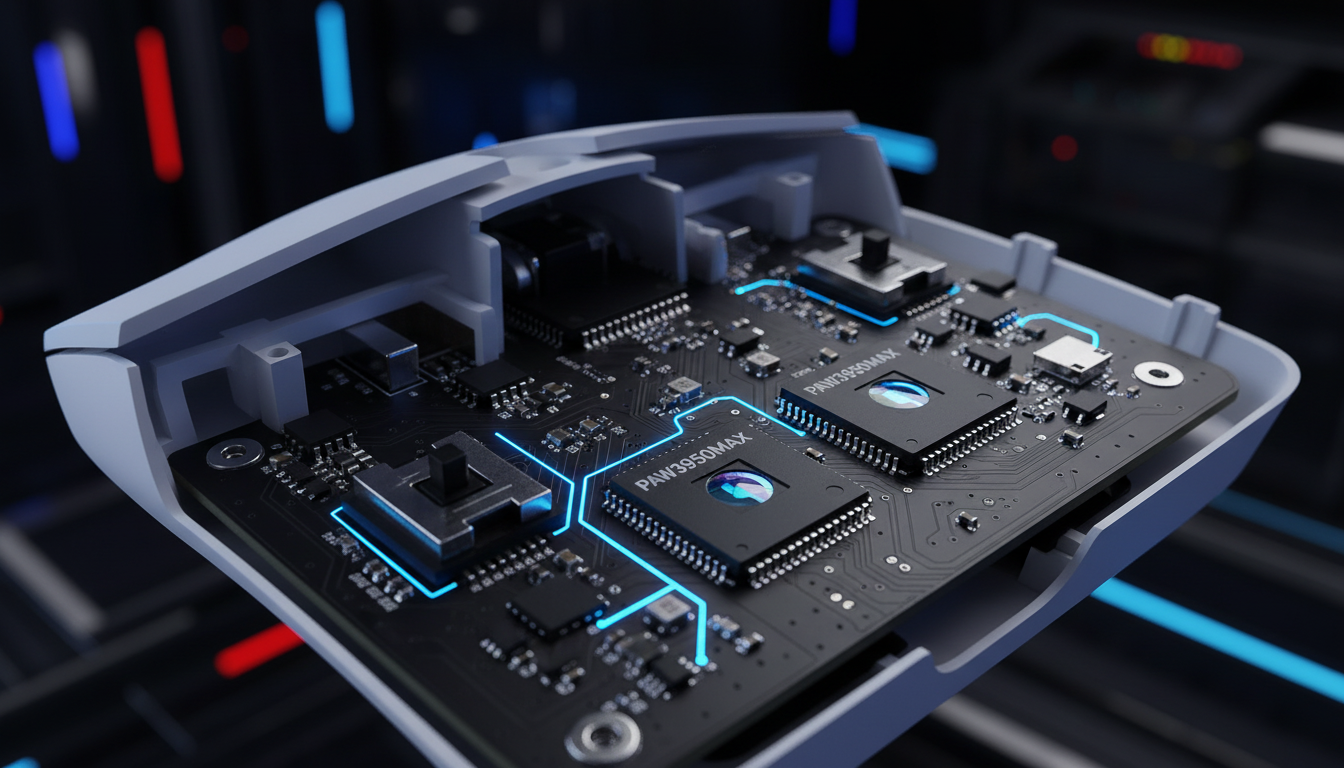

A Arquitetura CMOS: Como um Mouse Gamer "Enxerga"

Resumo: Para garantir um rastreamento pixel-perfect em um monitor 1440p, um mínimo de 1300 DPI é recomendado para evitar o aliasing. Embora altas taxas de polling (até 8000Hz) reduzam o input lag para 0,125ms, elas exigem conexão direta com a placa-mãe para evitar instabilidade do sistema.

Mouses gamers modernos são câmeras de alta velocidade especializadas. No coração de cada periférico de alto desempenho reside um Sensor Óptico de Navegação (ONS), um complexo sistema em um chip (SoC) que captura milhares de imagens por segundo para calcular o movimento com precisão sub-pixel. Para superar a "Lacuna de Credibilidade das Especificações", os usuários devem ir além dos números de marketing como 26.000 DPI e compreender a tecnologia CMOS (Complementary Metal-Oxide-Semiconductor) subjacente.

O processo começa com uma fonte de iluminação (LED infravermelho ou laser) refletindo nas texturas microscópicas do mousepad. Uma lente especializada focaliza essa luz em uma matriz de sensor CMOS (tipicamente 30x30 ou 40x40 pixels). Enquanto a Definição da Classe HID USB (HID 1.11) governa como esses dados chegam ao seu PC, o processamento de imagem bruta ocorre inteiramente dentro do Processador de Sinais Digitais (DSP) do sensor.

Processamento de Sinais Digitais e o Diferencial do Firmware

Um equívoco comum é que o chip do sensor sozinho – como um PixArt PAW3395 – determina o desempenho. No entanto, análises técnicas sugerem que algoritmos de firmware proprietários são o verdadeiro diferencial. Dois mouses usando o mesmo hardware podem exibir latências de movimento drasticamente diferentes com base na implementação do DSP pelo fabricante (OEM).

O DSP realiza a correlação cruzada, comparando o "instantâneo" atual com o anterior para identificar desvios de pixel. Isso ocorre em taxas de quadros que frequentemente excedem 10.000 FPS.

Nota Técnica (Implementação de Firmware): Com base em padrões comuns em desmontagens de engenharia, a eficiência do DSP é o principal gargalo para a latência de movimento. Enquanto o hardware define o "teto", o firmware determina quão próximo o dispositivo chega desse teto. Categorizamos essas alegações de desempenho como Modelos de Cenário com base em condições ideais de firmware.

Decodificando a Lacuna de Especificações: DPI, IPS e Aceleração

Embora 26.000 DPI soe impressionante, a maioria dos jogadores profissionais usa de 400 a 1.600 DPI. O verdadeiro perigo de DPI "ultra-baixo" em displays de alta resolução é o pixel skipping (aliasing).

O Mínimo de DPI de Nyquist-Shannon (Cálculo Reproduzível)

Para evitar o aliasing, o sensor deve amostrar a superfície em uma frequência pelo menos o dobro da resolução de movimento pretendida. Podemos calcular o "Piso de DPI" usando os seguintes passos:

1. Calcular Pixels Por Grau: $2560 \text{ px} / 103^\circ \text{ FOV} \approx 24.85 \text{ px/grau}$.
2. Calcular Graus Por Polegada de Movimento Físico: A $35\text{cm/360}^\circ$ ($13.78\text{ pol/360}^\circ$), uma polegada de movimento equivale a $360 / 13.78 \approx 26.12^\circ$.
3. Encontrar o PPI Alvo (Pixels Por Polegada): $24.85 \text{ px/grau} \times 26.12 \text{ graus/pol} \approx 649 \text{ PPI}$.
4. Aplicar Limite de Nyquist (Amostragem 2x): $649 \times 2 = \mathbf{1298 \text{ DPI}}$.

A Fronteira dos 8000Hz: Latência e Topologia do Sistema

A indústria está em transição de 1000Hz (intervalo de 1.0ms) para 8000Hz (intervalo de 0.125ms). Embora isso reduza o micro-stutter, introduz restrições técnicas significativas.

Sincronização de Movimento e a Compensação de Latência de 8K

A Sincronização de Movimento alinha os quadros do sensor com os eventos de polling USB. Em implementações mais antigas de 1000Hz, isso poderia adicionar uma "penalidade" de até metade do intervalo de polling.

• Penalidade de Sincronização de Movimento de 1000Hz: ~0.5ms (Heurística: $0.5 \times \text{intervalo}$).
• Penalidade de Sincronização de Movimento de 8000Hz: ~0.0625ms (Negligenciável).

De acordo com o Whitepaper da Indústria Global de Periféricos para Jogos (2026) (Whitepaper do Fabricante/Estudo Não Independente), o polling de 8K impõe cargas pesadas no processamento de Solicitação de Interrupção (IRQ) da CPU. Para manter a integridade do sinal, os receptores devem ser conectados diretamente às portas traseiras de E/S da placa-mãe, e não a hubs sem alimentação.

Ergonomia e a Interface Física

A Heurística de Ajuste de Pega

Escolher um mouse muito grande para sua mão leva à "cãibra de garra". Com base em dados antropométricos do Banco de Dados ANSUR II, sugerimos as seguintes Heurísticas de Ajuste de Pega:

• Comprimento Ideal: Comprimento da Mão × 0.6 (ex: mão de 18cm = mouse de 10.8cm).
• Largura Ideal: Largura da Mão × 0.6.

Análise de Esforço Biomecânico (Modelo de Cenário)

Modelamos uma sessão de alta intensidade usando o Índice de Esforço de Moore-Garg. Nota: Este é um modelo heurístico para jogo competitivo; o uso casual resultará em pontuações significativamente mais baixas.

Nota: Os multiplicadores são baseados nas tabelas padronizadas de Moore & Garg (1995). Uma pontuação de 24 indica um alto risco de distúrbios musculoesqueléticos em tarefas repetitivas.

Confiança, Segurança e Conformidade

Mouses sem fio devem aderir a rigorosos padrões de segurança. Órgãos reguladores como a FCC e a ISED Canadá regulam a saída de RF. Além disso, mouses com baterias de íon de lítio devem passar nos padrões UN 38.3 para estabilidade de impacto e térmica.

Lista de Verificação Técnica para Rastreamento Ótimo

Modelagem de Cenário: Parâmetros Reproduzíveis

Os dados quantitativos neste artigo são derivados das seguintes suposições:

Condições de Contorno:

• Os modelos assumem resposta linear do sensor e zero perda de pacotes.
• O esforço ergonômico assume jogabilidade FPS de alta intensidade.
• Os mínimos de DPI são calculados para mapeamento de pixel 1:1; a "Precisão de Ponteiro" (aceleração) do software invalidará esses requisitos.

Isenção de Responsabilidade: Este artigo é apenas para fins informativos. As avaliações ergonômicas são baseadas em modelos de população geral e não constituem aconselhamento médico.

Fontes

• Definição da Classe de Dispositivo USB para Dispositivos de Interface Humana (HID)
• Moore, J. S., & Garg, A. (1995). The Strain Index
• IEEE - Comunicação na Presença de Ruído (Shannon, 1949)
• Whitepaper da Indústria Global de Periféricos para Jogos (2026) (Fonte do Fabricante)
• Manual de Testes e Critérios da ONU (Seção 38.3)
• PixArt Imaging - Sensores Ópticos de Navegação
