A Física da Precisão: Otimizando o Centro de Gravidade Através da Customização Interna
No gaming competitivo, a busca pelo mouse "perfeito" foca frequentemente na redução da massa bruta. No entanto, praticantes experientes reconhecem que o peso é apenas metade da equação. O fator mais crítico para o rastreamento de alta velocidade e a precisão em "flick-shots" é a distribuição dessa massa—o Centro de Gravidade (CoG). Um mouse pode pesar 50 gramas, mas se for "pesado na cauda", parecerá lento durante correções verticais rápidas e pode fazer com que o sensor frontal levante ligeiramente durante movimentos intensos.

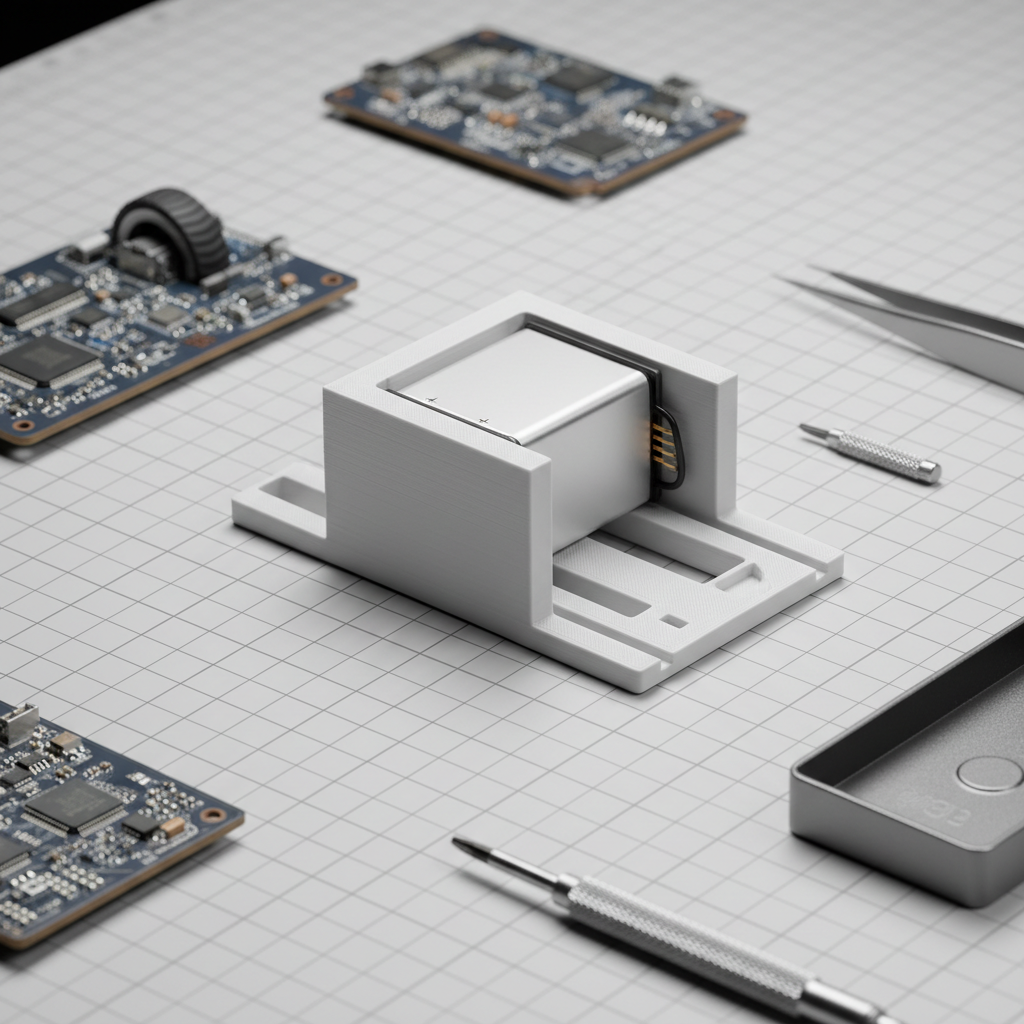

Suportes internos personalizados, fabricados por impressão 3D, representam uma modificação de hardware sofisticada, projetada para fornecer uma solução modular para esse dilema de equilíbrio. Ao substituir estruturas internas estáticas por estruturas ajustáveis, os usuários podem deslocar a bateria—tipicamente o componente mais denso em um periférico sem fio—para alinhar o ponto de pivô do mouse com seu estilo de pegada específico. Este guia técnico explora os mecanismos de redistribuição de peso, as restrições de CAD da modificação interna e as implicações de desempenho para sensores de alta especificação.
Impacto Biomecânico da Distribuição de Peso
A mão humana atua como um sistema complexo de alavancas. Em uma pegada de ponta dos dedos, o fulcro está localizado nas articulações proximais dos dedos, tornando o usuário altamente sensível à inércia rotacional do mouse. Se o CoG estiver localizado muito atrás do sensor, o usuário deve exercer mais força para iniciar um "flick", levando a ultrapassagens ou aumento da fadiga muscular.
Modelagem de Cenários: O Usuário com Mão Grande e Pegada de Ponta dos Dedos
Para quantificar o risco de desequilíbrio inadequado, modelamos um cenário envolvendo um gamer competitivo com mãos grandes (aproximadamente 20,5 cm de comprimento), o que se alinha com o percentil 95 das medidas de mãos masculinas, de acordo com o Banco de Dados Antropométricos ANSUR II.
Utilizando o Índice de Esforço de Moore-Garg (IE)—uma ferramenta validada para avaliar o risco de distúrbios da extremidade superior distal—analisamos a carga de trabalho de microajustes de alta intensidade.
| Parâmetro | Valor/Faixa | Unidade | Justificativa/Fonte |
|---|---|---|---|
| Intensidade do Esforço | 2 (Precisão Sustentada) | Multiplicador | Baixa força, mas mira de alta precisão |
| Esforços por Minuto | 6 (Microajustes) | Multiplicador | Frequência média em cenários de FPS |
| Multiplicador de Postura | 2 (Desvio de Punho) | Multiplicador | Incompatibilidade entre o tamanho da mão e a carcaça |
| Velocidade de Movimento | 2 (Movimentos Rápidos) | Multiplicador | Movimentos competitivos de alta velocidade |
| Pontuação IE Calculada | 36 | Pontuação | Limiar Perigoso (>5) |
Nota de Modelagem: Este é um modelo de cenário determinístico usado para identificar fatores de risco ergonômicos, não um estudo de laboratório controlado ou diagnóstico médico. A alta pontuação do IE (36) indica que usuários com mãos grandes usando mouses de tamanho padrão correm um risco elevado de fadiga induzida por esforço. Esse risco é impulsionado principalmente pelos multiplicadores de "postura" e "intensidade", que podem ser mitigados deslocando o centro de massa do mouse para frente para reduzir a carga inercial sobre os dedos.
Ao implementar um suporte impresso em 3D que permite que a bateria deslize ~5–10mm para frente, o usuário move o CoG para mais perto do fulcro natural dos dedos. Na prática, isso reduz a força necessária para microcorreções, potencialmente diminuindo o multiplicador de intensidade no modelo de esforço.
Projetando Suportes Internos Modulares
O objetivo principal de uma modificação "BalanceBase" é criar um esqueleto interno que suporte a PCB e a bateria, permitindo o ajuste longitudinal. Isso requer uma compreensão aprofundada das restrições espaciais internas do periférico.
1. Seleção de Materiais: PLA vs. PETG vs. Polímeros Avançados
Para a maioria dos modders DIY, a escolha do filamento é uma troca entre rigidez e peso.
- PLA (Ácido Polilático): Oferece a maior rigidez, essencial para manter uma distância consistente entre o sensor e o pad. No entanto, pode ser quebradiço.
- PETG (Polietileno Tereftalato Glicol): Proporciona melhor resistência ao impacto e é menos propenso a quebrar durante a montagem, embora seja ligeiramente mais flexível que o PLA.
- Materiais Avançados: Embora materiais de grau industrial como PEEK ou Alumínio DMLS forneçam relações superiores de resistência-peso, eles são frequentemente proibitivos em termos de custo para mods individuais, com peças DMLS frequentemente excedendo US$ 100 por unidade. De acordo com o Whitepaper da Indústria Global de Periféricos para Jogos (2026), a indústria está caminhando para polímeros reforçados com fibra de vidro de alto desempenho para alcançar rigidez semelhante com menor massa.
2. Integridade Estrutural e Encosto
Para minimizar o peso sem sacrificar a "sensação do clique" dos botões principais, o suporte deve usar reforços estruturais. Isso envolve a remoção de material sólido e sua substituição por uma treliça ou estrutura em forma de T. Essa técnica, frequentemente referida como "otimização topológica", garante que a estrutura não flexione quando o usuário aplica pressão para baixo durante sessões intensas de jogo.
O Fluxo de Trabalho do Profissional: O Teste de Equilíbrio dos Dedos
Alcançar um equilíbrio neutro é um processo de tentativa e erro. Modders experientes frequentemente usam o "Teste de Equilíbrio dos Dedos" para verificar o CoG antes da montagem final.
- Preparação: Monte os componentes internos (PCB, suporte impresso em 3D, bateria), mas deixe a parte superior da carcaça aberta.
- O Fulcro: Coloque dois lápis ou varetas finas em uma superfície plana, espaçados a aproximadamente 40mm.
- Posicionamento: Coloque a placa do mouse sobre os lápis de forma que um lápis esteja diretamente sob o sensor e o outro esteja próximo à borda frontal da PCB.
- Ajuste: Deslize a bateria ao longo do suporte personalizado até que a placa permaneça perfeitamente horizontal, sem inclinar para frente ou para trás.
- Fixação Temporária: Use uma pequena quantidade de massa adesiva ou fita dupla face para manter a bateria nesta posição "neutra" para testes de jogo.
Insight Profissional: Muitas vezes observamos que mover a bateria muito para frente pode fazer com que o mouse pareça "pesado na ponta", o que estabiliza o rastreamento, mas torna os movimentos verticais mais difíceis. Um equilíbrio neutro é tipicamente o ponto de partida mais versátil para a maioria dos títulos competitivos.
Restrições Elétricas e de Sinal
A modificação do layout interno de um mouse sem fio introduz riscos relacionados à interferência de Radiofrequência (RF).
O Efeito Gaiola de Faraday
As baterias de íon de lítio são revestidas com folhas de metal que podem bloquear ou refletir sinais de 2,4 GHz. Se um suporte personalizado colocar a bateria muito perto do traçado da antena na PCB, isso pode criar uma "zona morta" no sinal, levando à perda de pacotes ou aumento da latência.
- Recomendação: Garanta um afastamento mínimo de 3–5 mm entre a carcaça da bateria e a área da antena.
- Verificação: Use ferramentas como o NVIDIA Reflex Analyzer para monitorar a latência do sistema após a modificação. Um aumento repentino na "Latência do Mouse" ou "Latência do Sistema" geralmente indica degradação do sinal, e não um problema do sensor.
Considerações para Polling de 8000Hz (8K)
Para usuários que buscam o tempo de resposta quase instantâneo de 0,125ms do polling de 8000Hz, a estabilidade interna é fundamental. Altas taxas de polling aumentam a carga de IRQ (Interrupt Request) da CPU. Qualquer instabilidade física na bateria ou na PCB pode levar a microvibrações que o sensor de alta resolução (por exemplo, PixArt PAW3395) pode interpretar como movimento não intencional.
Para saturar a largura de banda de 8000Hz, um usuário deve mover o mouse a pelo menos 10 IPS (Polegadas por Segundo) a 800 DPI. Em configurações mais altas, como 1600 DPI, apenas 5 IPS são necessários para manter um fluxo de dados consistente de 8K. Um mouse bem balanceado permite movimentos suaves a essas altas velocidades, garantindo que o sistema receba dados limpos sem o "jitter" associado a um chassi desequilibrado.
Segurança e Conformidade Regulatória
Ao manusear componentes internos, especialmente baterias de íon de lítio, a aderência aos padrões de segurança é inegociável.
- Integridade da Bateria: Certifique-se de que a bateria não foi perfurada ou comprimida durante a modificação. As baterias devem idealmente atender aos padrões UN 38.3 para segurança no transporte e IEC 62368-1 para segurança eletrônica.
- Conformidade com RF: Modificações na estrutura interna podem tecnicamente alterar as características de RF do dispositivo. Embora as modificações DIY sejam comuns, entidades profissionais devem garantir que os dispositivos permaneçam dentro dos limites da FCC Parte 15 para radiadores intencionais para evitar interferências com outros equipamentos sem fio.
- Segurança Material: Use filamentos que estejam em conformidade com RoHS (Restrição de Substâncias Perigosas) para garantir que a modificação não introduza produtos químicos restritos no ambiente de jogo.
Otimizando o Desempenho para Ambientes de Alta Taxa de Atualização
O benefício visual de um mouse perfeitamente balanceado é mais aparente em monitores de alta taxa de atualização (240Hz ou 360Hz+). Embora a "Regra do 1/10" (sugerindo uma proporção de 10:1 entre polling e atualização) seja um mito comum da comunidade, a relação real é de suavidade perceptiva. Uma alta taxa de polling reduz o "micro-stutter" do caminho do cursor, mas requer um chassi físico balanceado para permitir que o usuário execute os movimentos estáveis e de alta velocidade que esses monitores são capazes de renderizar.
Checklist Técnico para Modificação de Balanço
- Meta de Peso: Busque uma redução de massa total de 5–10% mantendo a rigidez estrutural.
- Ponto de Pivô: Alinhe o CoG dentro de ±2mm do centro óptico do sensor.
- Conectividade: Use portas USB diretas da placa-mãe (I/O Traseira) para evitar os conflitos de IRQ frequentemente encontrados em painéis frontais ou hubs sem alimentação.
- Firmware: Sempre verifique a modificação com o Driver Oficial para garantir que o sensor e o MCU estejam reportando corretamente após a alteração de hardware.
Conclusão
A impressão 3D de suportes internos personalizados é mais do que uma tática de redução de peso; é uma abordagem de engenharia de precisão para a ergonomia em jogos. Ao deslocar a massa interna para se adequar a tamanhos de mão e estilos de pegada específicos, os modders podem reduzir significativamente o estresse biomecânico associado ao jogo competitivo, ao mesmo tempo em que maximizam o potencial de sensores de alto desempenho. Embora o processo exija diligência técnica—especialmente em relação à interferência de RF e rigidez estrutural—o equilíbrio "perfeito" resultante oferece uma vantagem quantificável em consistência e conforto.
Disclaimer YMYL: Este artigo é apenas para fins informativos. A modificação de dispositivos eletrônicos envolve riscos, incluindo o potencial de choque elétrico, incêndio e anulação de garantias. Sempre manuseie baterias de íon de lítio com extrema cautela. Se você não tiver certeza de sua capacidade técnica, consulte um profissional.
