Protocolo Pós-Atualização: Recalibrar Chaves Magnéticas

A Necessidade de Engenharia de Recalibração Pós-Atualização

A transição de chaves mecânicas tradicionais para sensores magnéticos de Efeito Hall (HE) representa uma mudança fundamental na arquitetura de teclados. Enquanto as chaves mecânicas dependem de contato elétrico binário, as chaves magnéticas são instrumentos analógicos que medem a proximidade de um ímã a um sensor. Essa precisão permite recursos como Rapid Trigger e pontos de atuação ajustáveis, mas também introduz uma "Lacuna de Credibilidade na Especificação". Quando uma atualização de firmware é aplicada, as instruções digitais que governam o mapeamento do sensor frequentemente são redefinidas, o que pode levar a uma desconexão entre a posição física da chave e a interpretação desses dados pelo software.

No setor de jogos de alto desempenho, onde taxas de polling de 8000Hz e sensibilidades de atuação de 0,1ms são o padrão, mesmo um desvio microscópico no mapeamento do sensor pode anular as vantagens competitivas do hardware. Para a maioria dos dispositivos de alta frequência, a recalibração é um protocolo recomendado para garantir que o "tempo de resposta quase instantâneo de 1ms" permaneça preciso. Sem esse processo, os usuários podem experimentar "zonas mortas" ou "pressões fantasmas", que são frequentemente sintomas de curvas analógicas desalinhadas, em vez de falha de hardware.

Entendendo a Desconexão Analógico-Digital em Sensores Magnéticos

Para entender por que as atualizações de firmware frequentemente sugerem uma recalibração, é preciso examinar a física subjacente do Efeito Hall. Conforme documentado pela Allegro MicroSystems, esses sensores operam detectando mudanças na densidade do fluxo magnético à medida que um êmbolo se move. O Conversor Analógico-Digital (ADC) dentro da MCU do teclado traduz esse fluxo em um valor numérico.

No entanto, os campos magnéticos são suscetíveis a variáveis ambientais como temperatura ambiente e interferência eletromagnética. Durante a calibração inicial, o firmware cria um "mapa" que correlaciona valores específicos de ADC com distâncias de curso.

Observação Prática: Com base em padrões comuns na manutenção de HID (Human Interface Device), as atualizações de firmware visam principalmente a camada lógica (por exemplo, melhorando o debounce ou a estabilidade do polling). No entanto, essas atualizações frequentemente limpam os blocos de memória volátil ou os setores EEPROM onde as tabelas de calibração personalizadas são armazenadas. Isso resulta no sensor revertendo para um mapa de "padrão de fábrica" que pode não levar em conta o estado físico atual de suas chaves específicas.

De acordo com o Global Gaming Peripherals Industry Whitepaper (2026), a estabilidade da detecção analógica é um diferenciador primário em hardware "Pro-Grade". Diferente dos sistemas Secure Boot descritos na Windows Guidance, que usam módulos isolados para chaves, os teclados de consumo frequentemente armazenam dados de calibração em memória flash compartilhada para minimizar a latência de processamento. Consequentemente, um flash de firmware frequentemente resulta em um mapa de sensor não configurado.

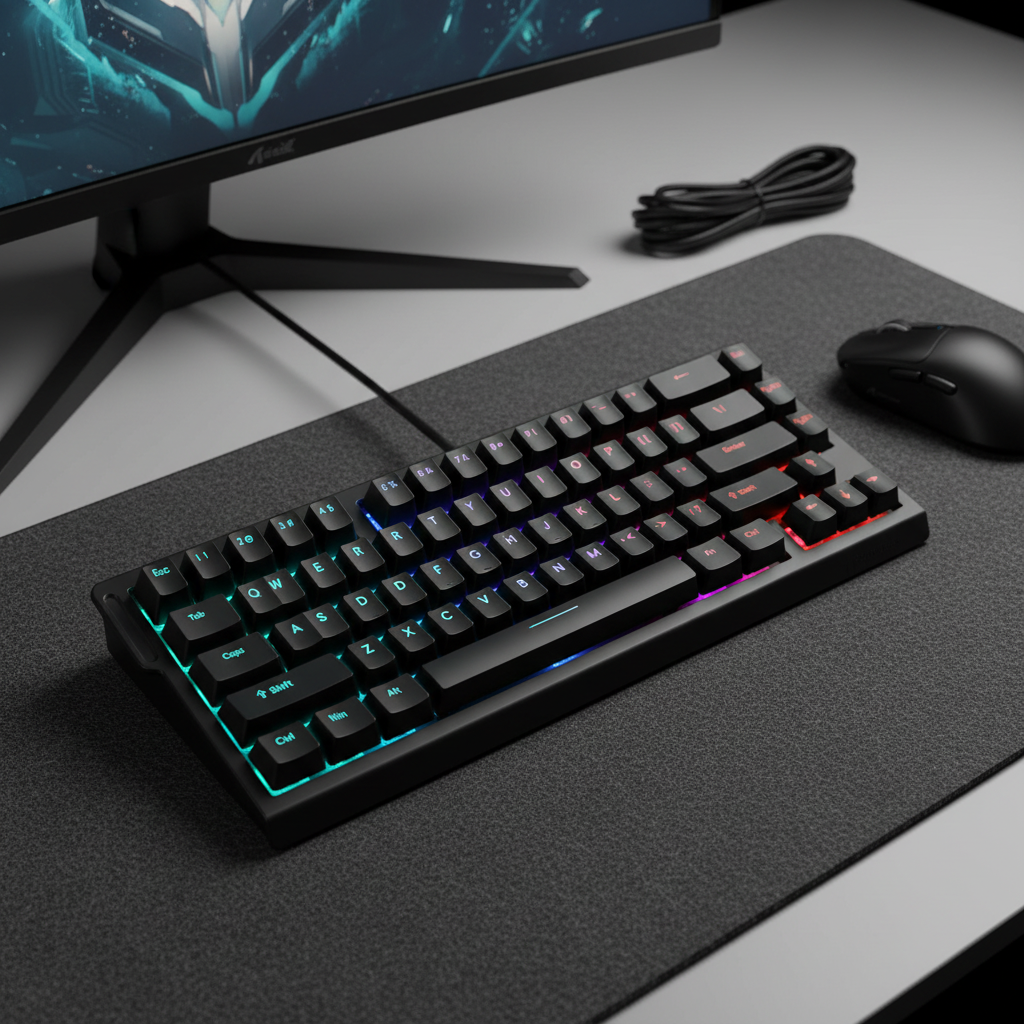

A professional gaming setup featuring a high-performance magnetic keyboard on a clean, non-metallic desk, emphasizing the precision required for Hall Effect sensors.

Impacto Quantitativo: Latência e Modelagem Ergonômica

A falha em recalibrar após uma atualização pode resultar em degradação mensurável do desempenho. Para ilustrar isso, modelamos um cenário de jogo competitivo de alta intensidade usando uma fórmula de latência determinística.

Penalidade de Desempenho: O Delta do Tempo de Reset

Em jogos FPS competitivos, o "Rapid Trigger" permite que uma tecla seja resetada no instante em que começa a se mover para cima. Se o sensor não estiver calibrado, o firmware pode não conseguir detectar esse movimento inicial, fazendo com que a chave volte à histerese mecânica padrão.

Modelo de Cálculo de Latência: Fórmula: $Latência Total = Tempo de Curso + Debounce + (Distância de Reset / Velocidade do Dedo)$

Parâmetro	Valor	Unidade	Justificativa/Fonte
Tempo de Curso Mecânico	5	ms	Estimativa média do curso do switch
Debounce Mecânico	5	ms	Atraso padrão de processamento do firmware
Distância de Reset Mecânico	0.5	mm	Histerese mecânica típica [USB HID 1.11]
Dist. Reset Rapid Trigger	0.1	mm	Reset dinâmico de Efeito Hall (Heurística)
Velocidade de Levantamento do Dedo	150	mm/s	Velocidade observada em jogos de alta intensidade
Latência Total Mecânica	~13.3	ms	Calculado: $5 + 5 + (0.5 / 150 \times 1000)$
Latência Total Efeito Hall	~5.7	ms	Calculado: $5 + 0 + (0.1 / 150 \times 1000)$
Penalidade de Latência	~7.7	ms	O custo potencial de sensores não calibrados

Nota: Este é um modelo heurístico baseado em uma velocidade constante do dedo. Os resultados no mundo real podem variar com base na mecânica individual e no peso da mola do switch.

Avaliação Ergonômica: O Índice de Tensão de Moore-Garg

Quando os sensores se desalinham, os usuários frequentemente compensam "digitando em excesso"—pressionando as teclas com força excessiva para garantir o registro. Aplicamos o Índice de Tensão de Moore-Garg (SI) a esse comportamento para avaliar os riscos potenciais de estresse repetitivo.

Exemplo de Cálculo SI (Pior Cenário): Fórmula: $SI = IM \times DE \times EM \times HW \times SW \times DD$

Multiplicador SI	Valor	Justificativa (Exemplo Heurístico)
Intensidade (IM)	6	Esforço "Pesado" de pressão compensatória
Duração (DE)	1	<25% do ciclo
Esforços/Min (EM)	4	15–19 esforços por minuto (Alto APM)
Postura (HW)	2	Postura "Razoável" (Pegada agressiva tipo garra)
Velocidade (SW)	2	Tempo "Rápido"
Dur. Diária (DD)	1	1–2 horas de jogo de alta intensidade
Pontuação SI Final	96	Categoria: Perigoso (Limite > 5)

Transparência da Modelagem: Uma pontuação SI de 96 representa um cenário de risco extremo usado aqui para ilustrar o impacto fisiológico de teclas "pesadas" ou "não responsivas". Isso não é um diagnóstico médico. Se você sentir dor persistente, consulte um profissional de saúde. A recalibração regular ajuda a manter uma sensação de atuação "leve", o que pode reduzir a necessidade de força compensatória.

O Protocolo de Recalibração Profissional: Um Fluxo de Trabalho Passo a Passo

Para restaurar tempos de resposta ideais, siga este fluxo de trabalho estruturado derivado de benchmarks de engenharia.

1. Estabilização Térmica

A Regra dos 30 Minutos: Para melhores resultados, permita que o teclado permaneça ligado por pelo menos 30 minutos em temperatura ambiente antes de calibrar.
Justificativa: Componentes internos sofrem pequena expansão térmica. Calibrar um teclado "frio" e depois jogar com um "quente" pode fazer com que os pontos de atuação se desloquem em até 0,05 mm—uma margem significativa ao usar configurações de sensibilidade de 0,1 mm.

2. Preparação Ambiental

Geometria da Superfície: Coloque o teclado em uma superfície nivelada e não metálica. Mousepads metálicos podem ocasionalmente distorcer as linhas do campo magnético.
Desobstrução de EMI: Certifique-se de que o teclado esteja a pelo menos 20 cm de distância de ímãs de alta potência, como monitores de estúdio grandes ou fontes de alimentação não blindadas, para minimizar a interferência de fluxo externo.

3. Executando a Captura de Curso Completo

O erro mais comum na calibração é uma "pressão apressada". O software precisa registrar toda a curva de tensão analógica.

O Método em Câmera Lenta: Quando solicitado pelo driver, pressione as teclas lenta e firmemente. Um "toque" rápido pode não fornecer pontos de dados suficientes para o ADC criar uma curva suave.
Ciclo Completo: Solte a tecla tão lentamente quanto a pressionou. Isso permite que o firmware defina o "ponto zero" (superior) e o "ponto máximo" (inferior) com clareza absoluta.

Close-up of a compact mechanical keyboard, highlighting the intricate keycap profile and the rotary knob often used in high-end magnetic setups.

Estabilidade Ambiental e Mitigação de Interferências

A Consideração do Polling de 8000Hz (8K)

Se você estiver usando uma taxa de polling de 8000Hz, a suscetibilidade do seu sistema a "jitter de pacote" aumenta.

Recomendação de Conexão: Para estabilidade ótima, geralmente é preferível conectar teclados de alto polling a uma Porta Direta da Placa-Mãe (E/S Traseira).
Evite Hubs: Hubs USB ou cabeçalhos do painel frontal podem introduzir ruído no fluxo de dados, o que pode fazer com que o firmware relate atuação errática se a relação sinal-ruído for baixa.
Carga da CPU: O processamento de interrupções de 8000Hz sobrecarrega a CPU. Se você experimentar travamentos após uma atualização, verifique conflitos de IRQ (Interrupt Request) em vez de assumir um erro de calibração.

Sincronização de Movimento e Jitter

Para teclados que suportam Motion Sync, o recurso adiciona um atraso determinístico de aproximadamente metade do intervalo de polling (por exemplo, ~0,0625ms a 8000Hz). No entanto, se os sensores estiverem descalibrados, o algoritmo Motion Sync pode ter dificuldade em alinhar os dados do sensor com o polling USB. A recalibração garante que os dados brutos sejam limpos o suficiente para que esses algoritmos de alinhamento avançados funcionem como pretendido.

Verificação de Sucesso

Especialistas e técnicos de suporte recomendam realizar este protocolo imediatamente após qualquer patch de firmware ou mudança significativa de temperatura sazonal.

O Teste de Flutuação: Ajuste uma tecla para atuação de 0,1 mm. Apoie o dedo levemente na keycap. Se a tecla ativar sem uma pressão deliberada, o "ponto zero" pode estar muito alto, exigindo uma repetição da captura em "Câmera Lenta".
O Teste de Bottom-Out: Pressione a tecla completamente. Se o software não registrar 100% do curso, o "ponto máximo" provavelmente foi perdido durante o protocolo.

Resumo do Protocolo Pós-Atualização

Fase	Ação	Requisito
Preparação	Aclimatização	30 minutos ligado
Ambiente	Verificação da Superfície	Nivelado, não metálico, 20cm de EMI
Execução	Captura Analógica	Pressionar e soltar lento, em curso completo
Verificação	Modo de Teste	Verificar sensibilidade de 0,1mm e curso de 100%
Manutenção	Frequência	Recomendado após cada atualização de firmware

Ao aderir a este protocolo, os usuários podem preencher a lacuna entre as especificações de hardware brutas e o desempenho no mundo real, garantindo que a integridade dos sensores analógicos seja mantida durante toda a vida útil do dispositivo.

Aviso Legal: Este artigo é apenas para fins informativos. A modelagem ergonômica (Índice de Tensão) é uma ferramenta de triagem para avaliar riscos relacionados à tarefa e não constitui um diagnóstico médico. Se você sentir dor ou desconforto persistente, consulte um profissional de saúde qualificado. Ergonomia de mesa adequada e pausas regulares são essenciais para a saúde a longo prazo.
