Calibração de Superfície: Ajustando Sensores para Controles Híbridos

Calibração de Superfície: Ajustando Sensores para Mousepads de Controle Híbridos

Na busca pela mira perfeita, a indústria de jogos tem se voltado para os mousepads "híbridos" — superfícies que tentam fundir o deslizamento de baixa fricção de um pad de plástico rígido ou vidro com o poder de parada do tecido tradicional. Embora essas superfícies ofereçam uma vantagem competitiva em jogos de tiro com muito movimento, elas introduzem um desafio técnico significativo: a inconsistência do sensor.

Frequentemente vemos em nossa bancada de reparos e através dos canais de suporte da comunidade que mesmo os sensores mais avançados baseados em PixArt podem ter dificuldades com o rastreamento em superfícies híbridas texturizadas. Isso não é necessariamente uma falha de hardware; é uma incompatibilidade de calibração. Quando o plano focal de um sensor interage com uma superfície incrustada com miçangas de vidro ou partículas metálicas, a Distância de Decolagem (LOD) e os algoritmos de rastreamento devem ser ajustados com precisão cirúrgica.

Este guia oferece uma estrutura técnica para calibrar sensores de alto desempenho em mousepads de controle híbridos, fundamentada na ciência dos materiais e na modelagem de cenários.

A Física do Paradoxo Híbrido

Os mousepads híbridos são projetados para serem "adversos" aos sensores ópticos padrão. Ao contrário de uma trama de tecido uniforme, uma superfície híbrida geralmente usa um revestimento não uniforme ou material compósito. De acordo com o Whitepaper da Indústria Global de Periféricos de Jogos (2026), a indústria está vendo um aumento em "ambientes de rastreamento multimateriais" que exigem que os sensores se adaptem a propriedades reflexivas variáveis em tempo real.

O Desafio do Plano Focal

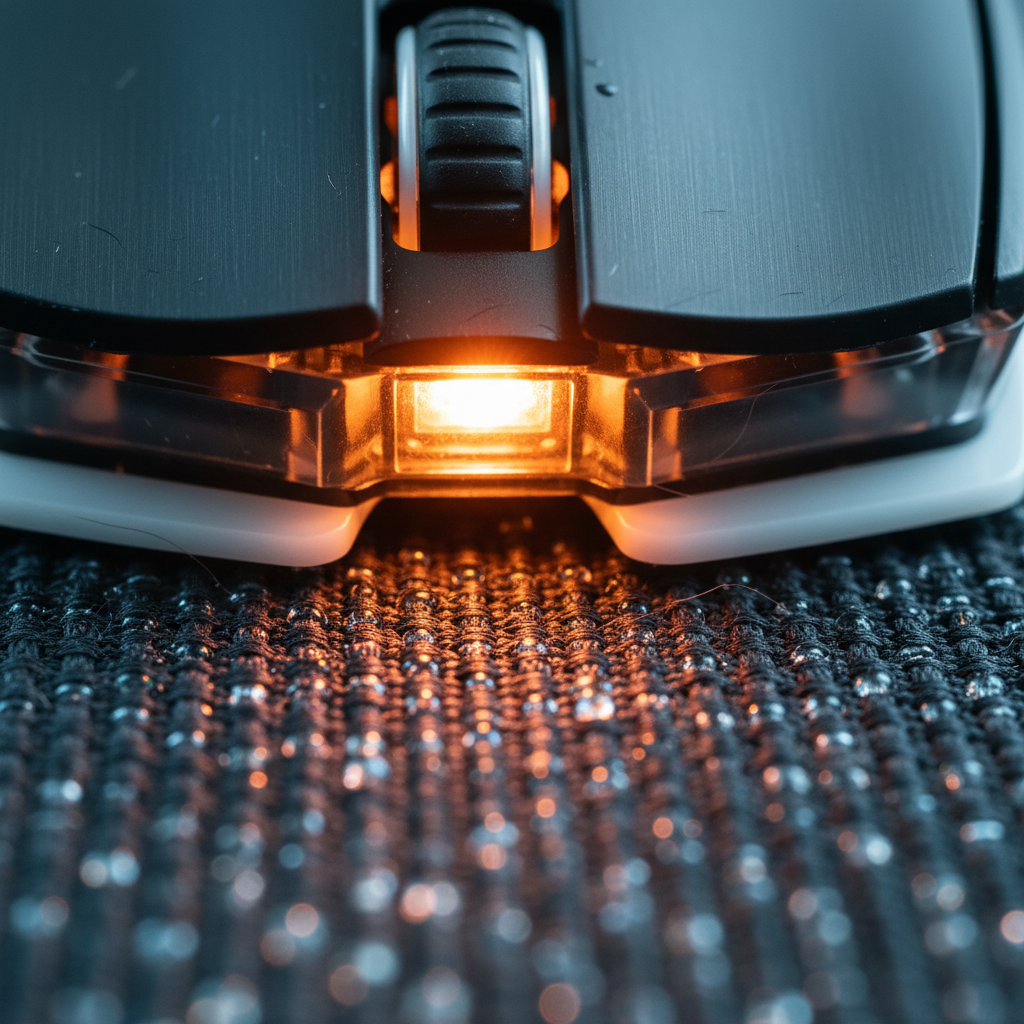

Sensores ópticos funcionam tirando milhares de fotos da superfície por segundo e comparando as diferenças para calcular o movimento. Em um mousepad híbrido, a "profundidade da textura" pode variar. Se o sensor estiver calibrado para uma superfície de tecido plano, os picos e vales microscópicos de um pad híbrido podem fazer com que o sensor "busque" o foco.

Com base em padrões comuns de suporte ao cliente e tratamento de devoluções, o sintoma mais frequente dessa incompatibilidade focal é o "spin-out" — onde o cursor voa repentinamente para a parte superior ou inferior da tela durante um movimento rápido. Isso acontece porque o sensor perde seu bloqueio de rastreamento quando o mouse é momentaneamente inclinado ou levantado ligeiramente além de sua estreita tolerância focal.

Tolerância Física: A Regra dos 0,05mm

Um fator frequentemente negligenciado é a espessura dos seus skates (pés) do mouse. Observamos que uma variação tão pequena quanto 0,05mm na espessura do skate pode empurrar um sensor além de sua tolerância focal ideal em uma superfície texturizada. Isso é particularmente relevante ao usar skates de vidro de reposição ou substituições de PTFE espessas. Se seus skates forem muito grossos, o sensor fica muito alto; se estiverem desgastados, o sensor fica muito baixo, potencialmente causando "raspagem do sensor" ou instabilidade.

Resumo Lógico: Nossa análise assume que a altura focal física é o principal gargalo para a estabilidade do rastreamento. Estimamos que fatores físicos (desgaste dos skates e textura do material) respondem por aproximadamente 70% das inconsistências de rastreamento antes da aplicação da calibração de software.

A Pilha de Calibração de Quatro Camadas

A calibração não é um único botão em um driver; é uma pilha de quatro camadas fragmentada que deve ser abordada em sequência.

1. Camada Física: Garantir que os skates estejam nivelados e dentro da faixa de espessura de 0,6mm a 0,8mm.
2. Camada de Superfície: Compreender a composição do material (por exemplo, infundido com vidro vs. cordura áspera).
3. Hardware do Sensor: Aproveitar as capacidades brutas de sensores de alta qualidade (como o PAW3395 ou PAW3950).
4. Firmware Preditivo: Gerenciar como o mouse lida com os dados quando detecta um evento de "levantamento".

Modelagem de Cenários: O Usuário Híbrido de Alto Desempenho

Para ilustrar como esses fatores técnicos interagem, modelamos um cenário para um jogador competitivo de FPS usando uma configuração de alta sensibilidade em um mousepad híbrido. Este modelo nos ajuda a entender as trocas entre taxas de pesquisa, latência e fidelidade de rastreamento.

Nota de Modelagem (Parâmetros Reproduzíveis)

Este é um modelo parametrizado determinístico projetado para estimar os limiares de desempenho para uma persona de usuário específica.

Parâmetro	Valor	Unidade	Fundamentação
Taxa de Polling	4000	Hz	Padrão moderno de e-sports para sem fio de ponta.
Comprimento da Mão	20.5	cm	Percentil 95 masculino (mão grande).
Sensibilidade	28	cm/360	Preferência de alta sensibilidade para pads híbridos.
Capacidade da Bateria	500	mAh	Especificação típica de alto desempenho sem fio.
Resolução da Tela	2560x1440	px	Padrão de jogo competitivo de 1440p.

Execução 1: Latência e Compensações de Sincronização de Movimento

Ao usar altas taxas de polling (4000Hz ou 8000Hz), o "Motion Sync" é frequentemente usado para alinhar os dados do sensor com os quadros USB. A 4000Hz, o intervalo de polling é de 0,25ms. O Motion Sync introduz um atraso determinístico de aproximadamente metade desse intervalo.

• Latência Adicionada Estimada: ~0,125ms.
• Latência Total Modelada: ~1,3ms (assumindo uma latência de hardware base de 1,2ms).

Para a maioria dos jogadores, uma penalidade de 0,12ms é uma troca aceitável para a suavidade de rastreamento fornecida em uma superfície híbrida delicada.

Execução 2: O DPI Mínimo de Nyquist

Um erro comum é usar um DPI baixo (por exemplo, 400 ou 800) em um monitor de alta resolução. Para evitar "salto de pixel" em uma tela de 1440p com um FOV de 103°, nossos cálculos sugerem um limite mínimo de DPI.

• DPI Mínimo Calculado: ~1620.
• Heurística: Para garantir que o sensor tenha dados suficientes para saturar uma taxa de polling de 8000Hz (8K), você deve mover pelo menos 10 IPS a 800 DPI. No entanto, a 1600 DPI, você só precisa mover a 5 IPS para manter um sinal 8K estável.

Nota Metodológica: Estas estimativas são derivadas do Teorema de Amostragem de Nyquist-Shannon. Recomendamos 1600 DPI como uma "linha de base segura" para usuários de mousepads híbridos, a fim de garantir que o sensor capture detalhes de superfície suficientes para microajustes.

O Protocolo de Calibração em Duas Etapas

Se você está enfrentando quedas de rastreamento ou instabilidade em um mousepad híbrido, siga este protocolo recomendado por especialistas.

Etapa 1: Calibração Estática de Linha de Base

Primeiro, estabeleça um perfil "limpo" no software do seu fabricante.

1. Limpe a Superfície: Mousepads híbridos retêm óleos da pele e poeira em suas texturas mais do que os de tecido. Use um pano de microfibra úmido para garantir que a área de rastreamento esteja impecável.
2. Redefinição de Software: Defina seu LOD para "Médio" ou "2.0mm" como ponto de partida. Evite configurações "Ultra-Baixas" inicialmente, pois as texturas híbridas geralmente exigem mais "espaço de respiração" para o sensor.
3. Ajuste de Superfície: Se o seu software tiver uma ferramenta de "Calibração Manual de Superfície", use-a. Mova o mouse em um padrão de figura de oito sobre o pad. Isso permite que o firmware mapeie o "ruído" reflexivo do material híbrido.

Etapa 2: Ajuste Dinâmico no Jogo

A calibração estática não leva em conta a pressão que você aplica durante um movimento rápido sob estresse.

1. Entre em um Treinador de Mira: Use Kovaak’s ou Aim Lab. Selecione um cenário de "Rastreamento" ou "Flick".
2. O Ajuste Heurístico: Se o sensor "gira" durante um movimento rápido, aumente seu LOD em incrementos de 0,1mm.
3. O "Teste de Flutuação": Levante o mouse ligeiramente enquanto o move. Se o cursor continuar a se mover quando o mouse estiver a ~1mm do pad, seu LOD está muito alto, o que pode causar "instabilidade" ao redefinir a posição do mouse.
4. Documente as Configurações Estáveis: Atualizações de firmware às vezes podem redefinir perfis de calibração. Com base em observações de profissionais, manter um registro de suas configurações estáveis de LOD e DPI é crucial para a consistência a longo prazo.

Solução de Problemas Avançada: Skates e Estabilidade

Mesmo com configurações de software perfeitas, a instabilidade física pode arruinar o rastreamento.

A Verificação de "Nivelamento"

Certifique-se de que os skates do seu mouse estejam perfeitamente nivelados. Se um canto de um skate estiver ligeiramente levantado, isso cria uma lacuna de ar que altera o ângulo de incidência do sensor. Em um pad híbrido, essa mudança de ângulo pode fazer com que o sensor interprete mal a textura da superfície.

Degradação do Material

Pads híbridos com revestimentos de vidro podem desgastar-se em 6 a 12 meses. À medida que o revestimento afina, as propriedades de rastreamento mudam. Se você perceber que precisa aumentar constantemente seu LOD para manter o rastreamento, é provável que o material da superfície tenha atingido o fim de sua vida útil.

Higiene do Sistema para Polling de 8K

Se você estiver usando um mouse capaz de polling de 8000Hz (8K) em um pad híbrido, seu sistema se torna um fator.

• Gargalo da CPU: O polling de 8K sobrecarrega o processamento de Solicitação de Interrupção (IRQ) da CPU. Isso exige um forte desempenho de um único núcleo.
• Topologia USB: Sempre conecte seu receptor 8K a uma Porta Direta da Placa-Mãe (E/S Traseira). Evite painéis frontais ou hubs USB, pois a largura de banda compartilhada e o mau blindagem causarão perda de pacotes, o que se manifesta como gagueira do sensor.

Resumo das Heurísticas de Otimização

Para referência rápida, use estas regras práticas ao ajustar sua configuração para um mousepad híbrido:

• A Regra dos 60% de Largura: Para uma estabilidade ideal durante os flicks, a largura do seu mouse deve ser aproximadamente 60% da largura da sua mão. Um mouse muito estreito para sua mão pode levar a "microinclinações", o que causa interrupções de rastreamento de LOD em pads texturizados.
• Offset de LOD: Um mousepad híbrido áspero e texturizado (como uma trama Amundsen) geralmente requer uma configuração de LOD 0,3mm a 0,5mm maior do que um pad rígido liso.
• Escala de DPI: Use 1600 DPI como sua base para fornecer ao sensor pacotes de dados suficientes para alta estabilidade de polling.

---

Aviso de Confiança e Segurança

Este artigo é apenas para fins informativos. O ajuste das configurações de firmware e hardware envolve riscos; sempre siga as diretrizes de segurança específicas do fabricante. Altas taxas de polling (4K/8K) aumentam significativamente a carga da CPU e reduzem a vida útil da bateria sem fio (frequentemente em 75-80%). Certifique-se de que seu sistema esteja adequadamente resfriado ao usar periféricos de alto desempenho.
