Sensores ópticos modernos são maravilhas da microengenharia, capazes de capturar milhares de imagens da superfície por segundo para traduzir movimento físico em precisão digital. No entanto, mesmo os sensores mais avançados, como o PixArt PAW3395 ou o de alto desempenho PAW3950MAX, não operam isoladamente. Sua eficácia está fundamentalmente ligada à superfície que navegam. A calibração da superfície é o processo de otimizar a operação do sensor para a textura, refletividade e trama específicas de um mousepad. Sem esse alinhamento, gamers podem enfrentar "jitter" — microengasgos causados pelo sensor interpretando incorretamente irregularidades da superfície — ou distância de levantamento (LOD) inconsistente.
Resumo Executivo: Calibração em Destaque
- Objetivo Principal: Eliminar o "jitter" mapeando os padrões da trama do mousepad.
- DPI Recomendado: Mínimo de 1.150 DPI para monitores 1440p para manter granularidade de entrada 1:1.
- Requisito de Polling 8K: Deve manter pelo menos 10 IPS a 800 DPI para saturar um sinal de 8000Hz.
- Verificação de LOD: Use o "Teste CD" (espessura padrão de 1,2 mm) para verificar as configurações do software.
- Lista Rápida: Superfície limpa → Movimento circular de calibração → Teste manual de LOD → Conexão traseira de I/O.
Como destacado no Whitepaper da Indústria Global de Periféricos para Jogos (2026), a indústria está migrando para firmware "consciente da superfície" que ajusta dinamicamente a iluminação e a taxa de quadros com base no substrato de rastreamento. Especificamente, a Seção 4.2 do whitepaper observa que a lógica adaptativa da taxa de quadros pode reduzir a latência de entrada em até 15% em tecidos não uniformes. Para o gamer DIY, entender a mecânica dessa interação é a diferença entre uma especificação bruta de hardware e o desempenho no mundo real.
O Mecanismo de Rastreamento Óptico e Interação com a Superfície
Sensores ópticos funcionam como câmeras de alta velocidade. Eles iluminam a superfície com um LED ou laser e capturam a luz refletida através de uma lente. O Processador Digital de Sinal (DSP) interno então analisa as diferenças entre imagens sucessivas para calcular a direção e a distância do movimento.
Quando um sensor se move sobre um mousepad padrão, ele "vê" as sombras projetadas pela trama do tecido. Se a trama for irregular ou o mousepad estiver sujo, o DSP pode ter dificuldade em encontrar pontos de referência consistentes, levando a erros de rastreamento. A calibração da superfície mitiga isso permitindo que o sensor "mapeie" as características específicas do mousepad, ajustando seu ganho interno e sensibilidade para ignorar dados atípicos da superfície.
Dinâmica do Material: Tecido vs. Superfícies Duras vs. Vidro
O ambiente de rastreamento varia significativamente entre diferentes materiais. Cada um requer uma abordagem distinta para o ajuste do sensor.
1. Tapetes de Tecido e Híbridos
Tapetes de tecido continuam sendo o padrão para jogos FPS táticos devido ao seu alto atrito e poder de parada. No entanto, a trama têxtil é inerentemente não uniforme. Em tapetes de tecido revestido, a calibração é altamente eficaz para reduzir o tremor causado por padrões irregulares da trama. Ao treinar o sensor na "impressão digital" específica da trama, o firmware pode filtrar ruídos que de outra forma se manifestariam como um cursor instável.
2. Tapetes Duros e de Fibra de Carbono
Superfícies duras, incluindo fibra de carbono seca genuína, oferecem uma superfície texturizada com atrito equilibrado. Esses materiais geralmente proporcionam rastreamento quase uniforme nos eixos X e Y. De acordo com a Definição da Classe USB HID (HID 1.11), manter uma taxa de relatório estável depende fortemente da capacidade do sensor de manter altas pontuações de "qualidade da superfície" (SQUAL). Tapetes duros normalmente geram pontuações SQUAL mais altas que os de tecido devido à sua rigidez estrutural e reflexão especular previsível.
3. Tapetes de Vidro Temperado
Superfícies de vidro apresentam um desafio único. Embora ultra-lisas, muitos sensores têm dificuldade com a falta de microtextura no vidro puro. Tapetes avançados de vidro utilizam texturas nano-micro-etch para fornecer o feedback necessário ao sensor. Uma armadilha comum no vidro é que a calibração pode às vezes introduzir aceleração negativa se o firmware não estiver otimizado para ambientes de baixa fricção e alta refletividade.
| Tipo de Superfície | Uniformidade da Textura | Necessidade de Calibração | Risco Primário |
|---|---|---|---|
| Tecido Padrão | Moderado | Alto | Tremor induzido pela trama |
| Híbrido/Revestido | Baixo | Essencial | Atrito X/Y inconsistente |
| Fibra de Carbono | Alto | Recomendado | Saturação do sensor |
| Vidro Temperado | Muito Alta | Opcional/Especializado | Aceleração negativa |
Métricas de Desempenho: Dependências de LOD e Taxa de Polling
A calibração da superfície está intrinsecamente ligada a dois métricas críticas de desempenho: Distância de Levantamento (LOD) e Taxa de Polling.

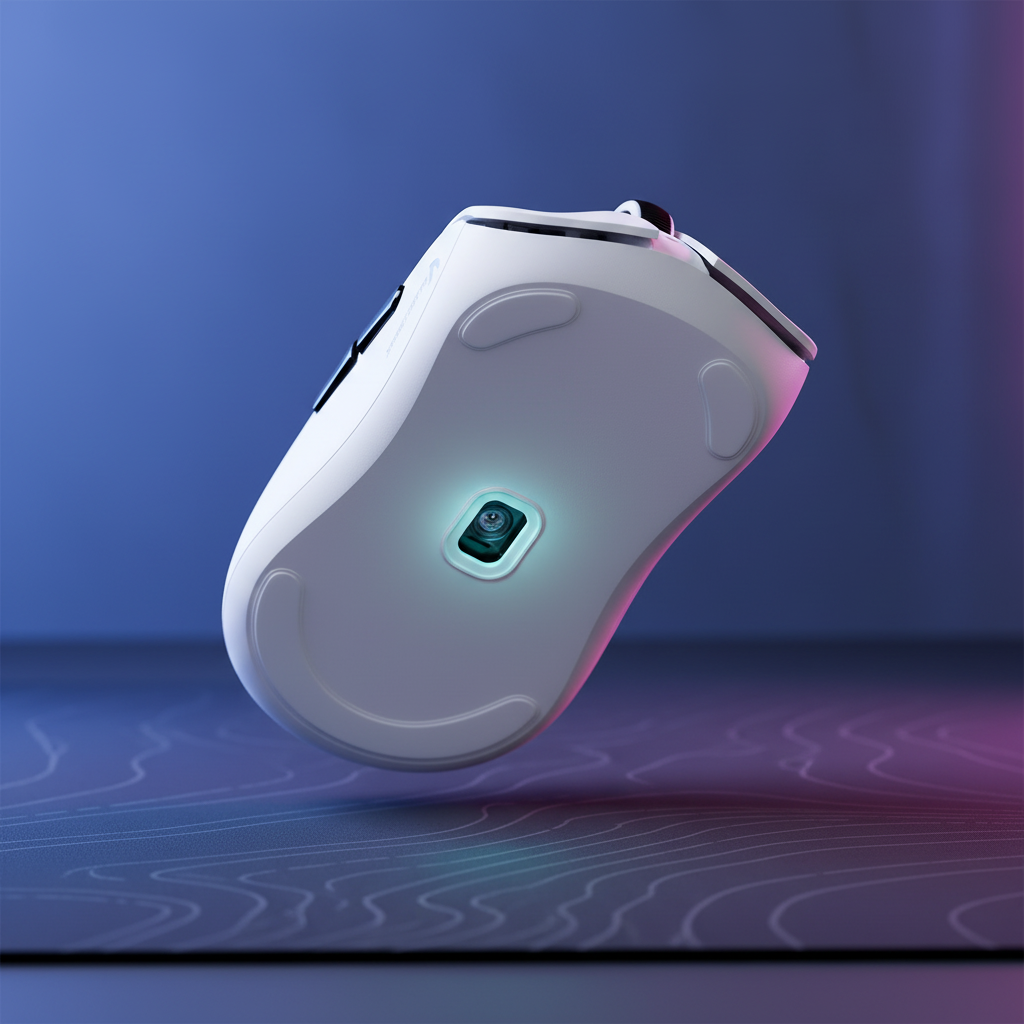

Entendendo a Distância de Levantamento (LOD)
LOD é a altura na qual o sensor para de rastrear quando o mouse é levantado. Para jogadores de baixa sensibilidade que frequentemente "resetam" a posição do mouse, um LOD baixo (normalmente <1,0mm) é vital para evitar movimentos indesejados do cursor durante o levantamento. De acordo com a pesquisa sobre Distância de Levantamento do Mouse (LOD), a capacidade do sensor de manter um LOD consistente é diretamente afetada pela refletividade da superfície.
Método de Verificação (O Teste do CD): Para verificar seu LOD, coloque um CD padrão (1,2mm de espessura) sob a parte traseira do mouse. Se o sensor ainda rastrear, seu LOD é maior que 1,2mm. A calibração permite que o sensor normalize seu limiar de "desligamento", independentemente de estar sobre um tecido escuro que absorve luz ou um mousepad duro e reflexivo.
O Gargalo de Polling de 8000Hz (8K)
Mouses modernos de alta especificação frequentemente apresentam taxas de polling de 8000Hz, proporcionando um tempo de resposta de 0,125ms. No entanto, para saturar essa largura de banda, o sensor deve fornecer dados extremamente limpos.
A Fórmula de Saturação 8K:
Para gerar pontos de dados suficientes para uma taxa de relatório de 8000Hz, o requisito matemático é:
Taxa de Polling (Hz) / DPI = Velocidade Necessária (IPS)
- Em 800 DPI, você deve mover o mouse a 10 IPS (polegadas por segundo) para fornecer uma contagem por polling.
- Em 1600 DPI, a velocidade necessária cai para 5 IPS. A calibração da superfície garante que os dados gerados durante esses movimentos estejam livres de "ruído", prevenindo gargalos no processamento de IRQ (Solicitação de Interrupção) na CPU.
O Guia de Otimização DIY: Calibração Passo a Passo
Para maximizar o potencial do seu hardware, siga este fluxo de trabalho estruturado de calibração.
1. Preparação da Superfície
- Limpe o Mousepad: Certifique-se de que a área de rastreamento esteja livre de poeira e óleos.
- Selecione uma Seção Nova: Realize a rotina na área mais usada do mousepad para considerar o desgaste leve.
2. A Rotina de Calibração
- Controle de Movimento: Use movimentos circulares lentos e consistentes. Movimentos rápidos podem confundir o algoritmo de mapeamento.
- Cobertura: Mova o mouse em um padrão de oito ao longo da zona principal de jogo por pelo menos 10 segundos.
- Ajuste de LOD: Após a calibração, realize o "Teste do CD". Se rastrear a 1,2mm, reduza o LOD no software para a configuração "Baixo" ou "1mm".
3. Cálculo de DPI para Displays de Alta Resolução
A precisão do rastreamento também é uma função da resolução da tela. Para um jogador competitivo em um display 1440p (2560px de largura), calculamos o DPI mínimo para evitar "pulos de pixel" (onde um único movimento resulta em um salto de múltiplos pixels). Usando a fórmula (Resolução Horizontal / Espaço Físico do Mouse em Polegadas), recomenda-se um mínimo de 1.150 DPI para usuários com um alcance de "flick" de 2 polegadas para manter a granularidade subpixel.
Análise de Cenários: Otimização para Diferentes Perfis de Usuário
Cenário A: O Pro Tático de FPS (Mousepad de Tecido, Sensibilidade Baixa)
- Estratégia: Defina um LOD baixo (1mm). Realize calibração agressiva da superfície para suavizar a trama do tecido. Use polling de 1000Hz ou 2000Hz para equilibrar a vida útil da bateria com a responsividade.
Cenário B: O Especialista em Rastreamento (Mousepad de Vidro, Alta Resolução)
- Estratégia: Use um DPI mais alto (1600+) para atender aos requisitos de resolução e saturar taxas de polling mais altas. Em vidro, a calibração deve ser usada com cautela; se ocorrer aceleração negativa, retorne ao perfil de alto desempenho "Padrão" do sensor.
Gerenciamento de Energia e Restrições Técnicas
A afinação de alto desempenho traz compensações tangíveis. Ao operar a uma taxa de polling de 4000Hz, o consumo total do sistema (Sensor + MCU + RF) pode atingir aproximadamente 35-38mA.
Tempo Estimado de Duração da Bateria:
Para uma célula padrão de 500mAh: 500mAh / 37,5mA = ~13,3 horas.
Isso representa uma redução significativa em comparação com as ~60+ horas típicas de operação a 1000Hz (que consome ~8mA).
Além disso, de acordo com as diretrizes da Autorização de Equipamentos FCC para dispositivos sem fio 2,4GHz, a integridade do sinal é altamente sensível a interferências. Os usuários devem conectar receptores de alta taxa de polling diretamente às portas I/O traseiras. O uso de hubs USB ou conectores frontais pode causar perda de pacotes, anulando os benefícios da calibração.
Manutenção e Consistência a Longo Prazo
- Efeitos da Umidade: Em mousepads de tecido, a umidade altera o coeficiente de atrito. Recalibre durante mudanças sazonais se o rastreamento parecer "emborrachado".
- Desgaste dos Pés de PTFE: Conforme os pés do mouse se desgastam, a distância até a superfície muda. Se você substituir os patins, será necessário recalibrar o sensor.
- Limpeza da Lente do Sensor: Use ar comprimido para limpar o compartimento do sensor. Um único fio de cabelo pode causar "deslizamentos" que a calibração de software não consegue corrigir.
Aviso: Este artigo é apenas para fins informativos. Os resultados de desempenho podem variar com base nas configurações individuais de hardware, software do sistema e condições ambientais. Valores quantitativos como duração da bateria e limites de DPI são estimativas baseadas em condições padrão de testes laboratoriais (ambiente livre de interferência 2,4GHz, capacidade da bateria de 500mAh).
